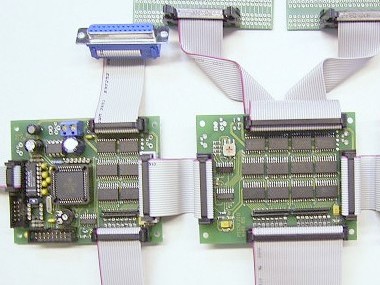

Home | Hobby-Elektronik | Meine Projekte | Haftungsausschluss | | Aktuell: 11.02.2024 Licht-Steuerung für US-Police-Car Beschreibung Mit dieser Anwendung werden 33 (Lauf-)Lichter und Sirenen in einem US Police Car gesteuert. Die Steuerung erfolgt durch einen Mikro-Controller PIC 16F877 mit entsprechender Software. Die Leuchten werden über ein Bedienpult mit 36 Tastern und 48 Kontroll-Leds geschaltet. (Zeit-)Parameter können über eine serielle RS232-Schnittstelle durch ein PC Terminal-Programm abgerufen oder verändert werden.   Grille Strobe Front Strobe Back Strobe Rear Strobe All Strobes Strobes Off   Outer Rotators Inner Rotators Center Rotator Intersection Sweep Light Stationary Lights Take-Down Lights Left Alley Light Right Alley Light Combi Low Combi Med Combi High Lightbar Off LightStick Left LightStick Right LightStick Center LightStick Flash LightStick Off All Lights Off Orange Mode 1 Orange Mode 2 Orange Mode 3 Orange Mode 4 Orange Mode 5 Orange Off Air Horn Wail / Yelp Hi-Lo / Hetro Futura Sweep Sirene Off Die Anzahl Ein- und Ausgänge kann bei der verwendeten Controller-Platine durch Anschluß von I/O-Karten auf bis 512 erweitert werden. Alle Ausgänge sind für 300mA ausgelegt. Je nach Bestückung schalten sie GND oder Plus. Die TTL-Eingänge sind für Kontakte nach GND ausgelegt. Die Versorgungsspannung darf zwischen 10 und 30V liegen.   Seitenanfang
